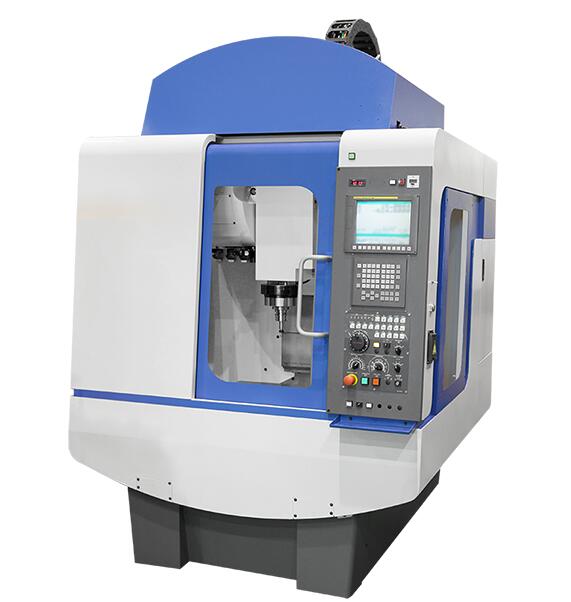

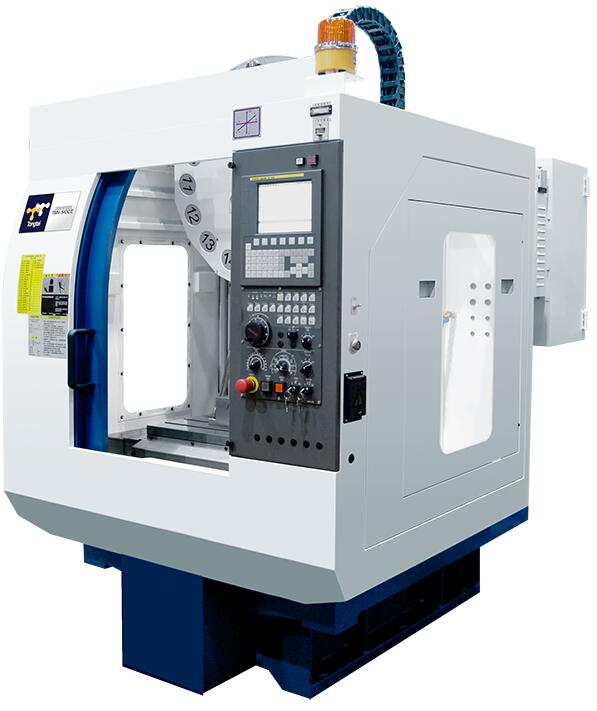

• 东台精机TMV-510AII/510CII立式钻孔攻牙机

  • 联系我们
当前位置： 主页 > 产品中心 > 立式钻孔攻牙机
●TMV-510AII/TMV-510CII为针对高速加工需求 所设计机种，X/Y/Z轴滚珠螺杆均施以预拉，快 速进给速度达48m/min
●针对不同加工应用可选择适用的主轴。辅以主轴 冷却系统(选配)及主轴中心出水(选配)，确保长时 间精密加工能力
●符合人体工学的工作台与操作面板高度设计、良 好的排屑系统、友善的操作界面，为操作者创造 高效率的工作环境
●依客户需求，可选用A型或C型自动换刀机构，以 最合理的投资，创造最佳的性价比



· 机台规格

项目

规格

单位

TMV-510AII

TMV-510CII

工作台

工作台尺寸(LxW)

mm

600x400


工作台最大负重

kg

250


工作台面高度

kg

850


T型槽(尺寸x数量)

kg

18x3

主轴

主轴鼻端



7/24 Taper No.30


主轴转速

rpm

    标准:皮带式 8,000


    选配:皮带式 4,000, 12,000


             直结式 10,000, 15,000, 20,000


             三菱直结式15,000, 20,000

行程

X/Y/Z 轴行程

mm

510/400/350

510/400/300


主轴鼻端至工作台距离

mm

200-550

200-500

进给

X/Y/Z 轴快速进给

m/min

48/48/48(选配60/60/60)


切削进给

mm/min

1~20,000

ATC

刀柄规格



BT-30


刀具容量

pc

20

14(倾斜 15°)


刀具最大径

mm

Ø68

Ø80


刀具最大径(无邻刀)

mm

Ø100

-


刀具最大长度

mm

200


刀具最大重量

kg

3

马达

主轴马达

kW

5.5/3.7(选配 2.2/1.5, 3.7/2.2)
主轴马达应对应主轴转速(以颜色区分)


X/Y/Z轴伺服马达

kg

1.8/1.8/1.8


切削水马达



0.18

机械外观

长x宽x 高

mm

2,210x1,600x2,485


重量

kg

2,850
