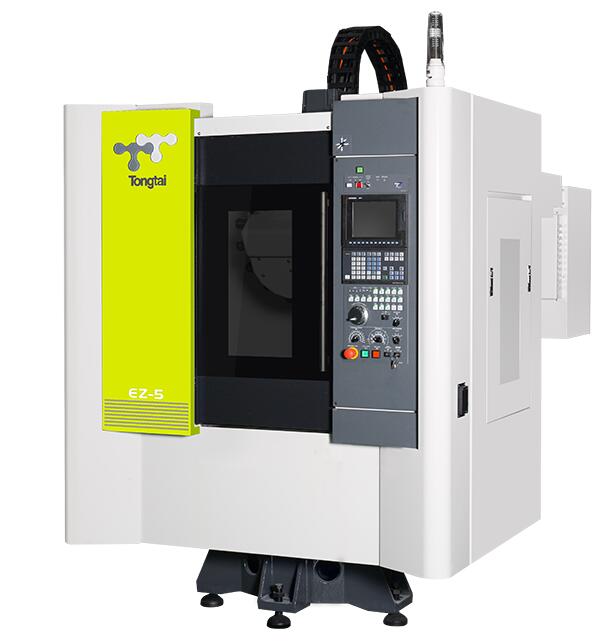

●EZ系列为主要针对3C，五金及汽机车产业需要的工件所进行开发，客户可依据加工需求选择搭配12,000rpm或20,000/24,000rpm主轴。
●标配直结传动主轴，达到高效刚性攻牙精度与消除皮带损坏寿命问题。
●标配伺服驱动磙子凸轮刀库，达到高效生产性诉求。
●采用A型柱结构，快速移动1.2G，仍能维持结构动态稳定性。

·
机台规格

项目

规格

单位

EZ-5(EZ-5A)

EZ-7(EZ-7A)

工作台

工作台尺寸(LxW)

mm

600x400

850x400


工作台最大负重

kg

250


工作台面高度

kg

850


T型槽(尺寸x数量)

kg

18x3

主轴

主轴鼻端



7/24 Taper No.30


主轴转速

rpm

    12,000 (选配 20,000/24,000)

行程

X/Y/Z 轴行程

mm

510/400/300(350)

710/400/300(350)


主轴鼻端至工作台距离

mm

200~500

进给

X/Y/Z 轴快速进给

m/min

60/60/60


切削进给

mm/min

1~20,000

ATC

刀柄规格



BT-30


刀具容量

pc

16 (选配 21)/20

16 (选配 21)/20


刀具最大径

mm

Ø80/Ø68

Ø80/Ø68


刀具最大径(无邻刀)

mm

Ø80/Ø100

Ø80/Ø100


刀具最大长度

mm

200


刀具最大重量

kg

3

马达

主轴马达

kW

3.7/5.5


X/Y/Z轴伺服马达

kg

1.5/2.2/2.2 (选配 FANUC 1.8/1.8/3)


切削水马达



0.18

机械外观

长x宽x 高

mm

1,700x2,600x2,700

2,100x2,600x2,700


重量

kg

2,850

3,150
