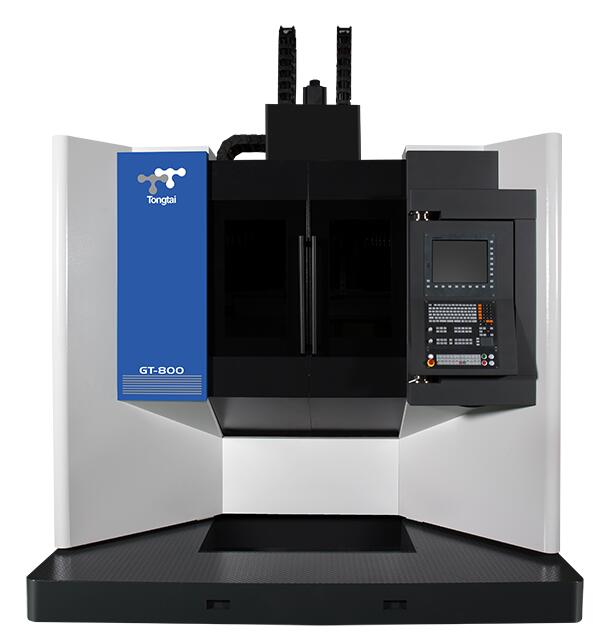

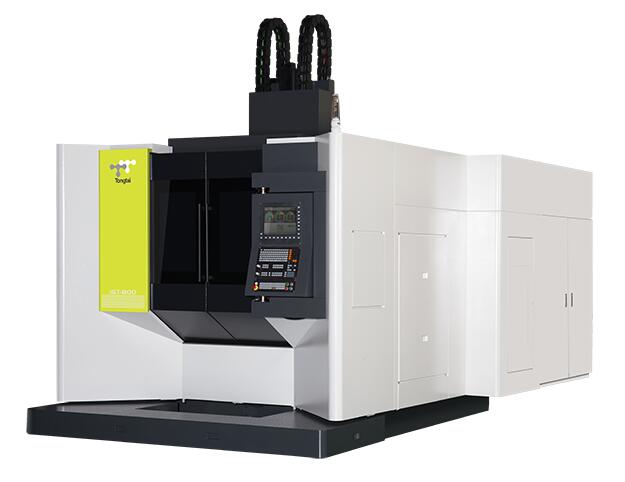

• 东台精机GT系列立式五轴加工中心机

  • 联系我们
当前位置： 主页 > 产品中心 > 立式五轴加工中心机
●GT系列为主要针对航天、模具及汽车产 业需要五轴同动加工的工件所进行开发 ，客户可依据加工需求选择搭配15,000 rpm或20,000rpm主轴。
●整机结构采用天车式结构，三轴线性轴的 控制，不受工件重量大小影响。三轴向滑 台的驱动中心均位于重心位置，大幅提高 结构动态稳定性。
●主轴鞍座采极短力流设计，将主轴悬伸量 极小化，提升主轴加工过程稳定性与刚性。


項目 規格 單位 GT-630 GT-800
工作台 工作台尺寸(LxW) mm Ø630 Ø800
  工作台最大負重 kg 600 1,000
  工作台面高度 mm 900 1,100
  最大工件尺寸 mm Ø800×500 Ø1,000×600
主軸 主軸鼻端   7/24 Taper No.40
  主軸轉速 rpm     15,000 (選配 20,000)
行程 X/Y/Z 軸行程  mm 760/850/560 850/10,20/610
  主軸鼻端至工作台距離 mm 150-710 150-760
進給 X/Y/Z 軸快速進給 m/min 48/48/48
  切削進給 mm/min 1~20,000
ATC 刀柄規格   BBT-40 (選配 HSK-A63)
  刀具容量 pc 32 (選配40、64、80) 30 (選配40、64、80)
  刀具最大徑 mm Ø80
  刀具最大徑(無鄰刀) mm Ø125
  刀具最大長度 mm 300
  刀具最大重量 kg 8
馬達 主軸馬達 kW  40/40 (選配 40/30)
  X/Y/Z軸伺服馬達 kg 6.5/8.6/8.6


切削水馬達

   0.37x2
機械外觀 面寬x縱深x高 mm

2,200x5,400x3,390

 3,250×5,660×3,855


重量

 kg  16,000 28,000
