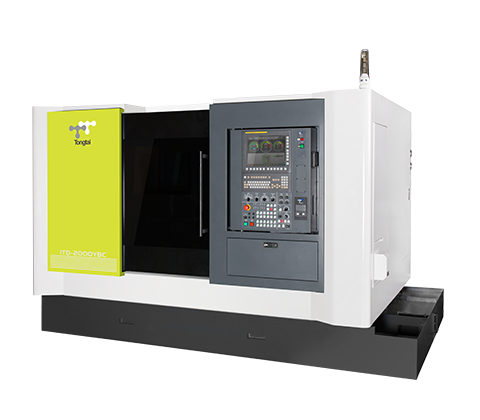

TD系列传承TB系列之高刚性血统，为一单刀塔车铣复合机，标配12支刀位动力刀塔与Y轴可进行铣削功能，动力刀塔刀具数可扩充至16支刀。亦可选配副主轴，在一台机台上即可完成工件正反两面之加工程序，可减少人力成本与提升场地利用率。 75度底床结构，具有良好的排屑性与操作性 机台重心低，整体结构刚性佳 X/Y/Z轴分别正交，具有良好的真直度与定位精度
参数说明
|
是否有现货： |
否 |
认证： |
ISO-9001,ISO-14001 |
|
适用行业： |
通用 |
主轴转速级数： |
4 |
|
刀架数量： |
单刀架数控车床 |
加工零件： |
卡盘式数控车床 |
|
安装形式： |
落地式 |
动力类型： |
电动 |
|
控制方式： |
数控 |
类型： |
转塔车床和回转车床 |
|
精密度： |
精密 |
布局形式： |
立式 |
|
自动化程度： |
半自动 |
主电机功率： |
5.5 |
|
外形尺寸： |
3290*2180*2337 |
最大加工长度： |
570 |
|
最大加工直径： |
390 |
最大回转直径： |
700 |
|
型号： |
Td-2000 |
规格： |
1台 |
|
商标： |
台湾东台 |
包装： |
常规 |
|
产量： |
99 |
|
|
详细介绍
1.刚性再进化
TD系列传承TB系列之高刚性血统，为一单刀塔车铣复合机，标配12支刀位动力刀塔与Y轴可进行铣削功能，动力刀塔刀具数可扩充至16支刀。亦可选配副主轴，在一台机台上即可完成工件正反两面之加工程序，可减少人力成本与提升场地利用率。
2.75°底床结构
底床结构由TB系列之90°改为75°，除保留良好之排屑性与操作亲近性以外，更降低机台重心高度，
提升整体结构刚性。
3.直线Y轴结构
对称式滑台鞍座设计，X/Y/Z轴分别九十度正交，Y轴为真实直线轴，可避免同动虚拟轴的移动误差，并可借由伺服补偿，确保优异定位精度。
项目 规格 单位 TD-2000Y［BC］
12分度
VDI-40刀具 16分度
VDI-30刀具 12分度
BMT-65刀具 16分度
BMT-55刀具
加工能力 主轴径 mm Ø100
最大旋径 mm Ø700
滑台上最大旋径 mm Ø310
最大切削径 mm Ø390 Ø410 Ø360 Ø370
最大切削长度 mm 560 570 530 535
主轴 主轴鼻端 A2-6
主轴转速 rpm 4，500（选配3，000）（选配内藏式6，000）
夹头外径 mm 8"（选配10"）
主轴孔径 mm Ø62
棒材送料能力 mm Ø51（选配内藏式Ø51）
Cs轴最小分割角度 deg 0.001°
副主轴 主轴鼻端 -［A2-5］
主轴转速 rpm -［5，000］
夹头外径 mm -［6"］（选配8"）
主轴孔径 mm -［Ø35］
主轴前端轴承内径 mm -［Ø90］
Cs轴最小分割角度 deg 0.001°
动力转塔 刀具规格 VDI-40 VDI-30 BMT-65 BMT-55
刀具容量 pc 12 16 12 16
外径刀柄 mm 25x25 20x20 25x25 20x20
内径刀柄 mm Ø40 Ø32 Ø40 Ø32
最高转速 rpm 6，000
马达马力 kW 5.5/3.7
进给 X/Y/Z/B轴行程 mm 230/±51/600/-［630］
X/Y/Z/B轴快速进给 m/min 30/15/30/-［30］
机械外观 面宽x纵深x高 mm 3，290x2，180x2，337［3，040x2，180x2，337内藏式主轴］
重量 kg 5，900［6，400］
