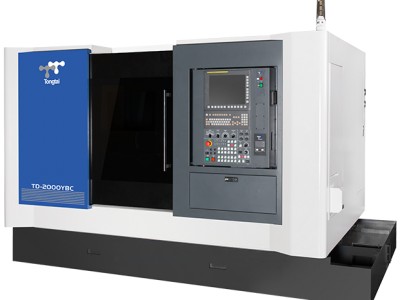

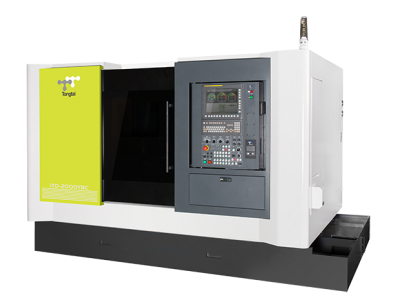

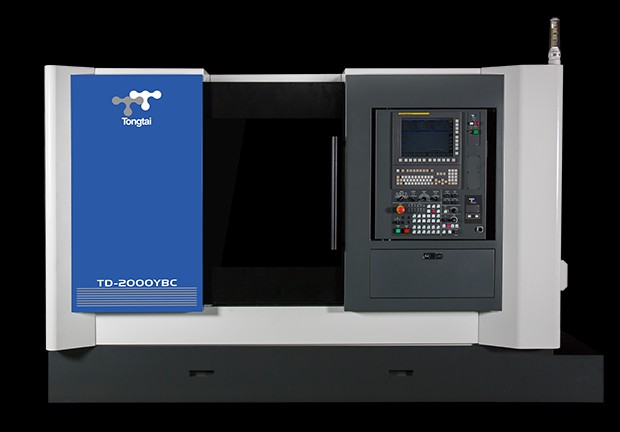

●刚性再进化 TD系列传承TB系列之高刚性血统,為一单刀塔车铣复合机,标配12支刀位动力刀塔与Y轴可进行铣削功能,动力刀塔刀具数可扩充至16支刀。亦可选配副主轴,在一台机台上即可完成工件正反两面之加工程序,可减少人力成本与提升场地利用率。
●75°底床结构 底床结构由TB系列之90°改為75°,除保留良好之排屑性与操作亲近性以外,更降低机台重心高度, 提升整体结构刚性。
●直线Y轴结构 对称式滑台鞍座设计,X/Y/Z轴分别九十度正交,Y轴為真实直线轴,可避免同动虚拟轴的移动误差,并可藉由伺服补偿,确保优异定位精度。


項目

規格單位

TD-2000Y[BC]
12分度
VDI-40刀具
16分度
VDI-30刀具
12分度
BMT-65刀具
16分度
BMT-55刀具

加工能力主軸徑mm?100 最大旋徑mm?700

滑台上最大旋徑

mm?310 最大切削徑mm?390?410?360?370 最大切削長度mm560570530535主軸主軸鼻端 A2-6 主軸轉速rpm4,500(選配3,000)(選配內藏式6,000) 夾頭外徑mm8"(選配10") 主軸孔徑mm?62 棒材送料能力mm

?51(選配內藏式?51)

 Cs軸最小分割角度deg0.001°副主軸主軸鼻端 -[A2-5] 主軸轉速rpm-[5,000] 夾頭外徑mm-[6"](選配8") 主軸孔徑mm-[?35] 主軸前端軸承內徑mm-[?90] Cs軸最小分割角度deg0.001°動力轉塔刀具規格 VDI-40VDI-30BMT-65BMT-55 刀具容量pc12161216 外徑刀柄mm25x2520x2025x2520x20 內徑刀柄mm?40?32?40?32 最高轉速rpm6,000 馬達馬力kW5.5/3.7進給X/Y/Z/B軸行程mm230/±51/600/-[630] X/Y/Z/B軸快速進給m/min30/15/30/-[30]機械外觀面寬x縱深x高mm3,290x2,180x2,337[3,040x2,180x2,337內藏式主軸] 重量kg5,900[6,400]
