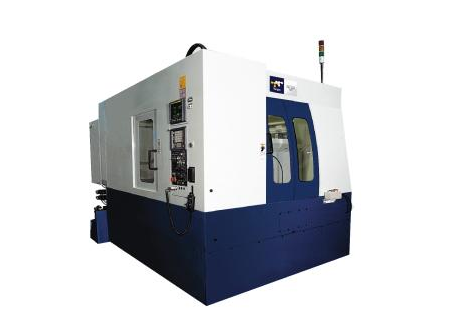

●专为高速鉆铣攻牙加工设计之底床结构，大幅提高生产效率，适合汽机车、家电、冷气、电子零件等精密加工
●主轴轴承保护，采用迷宫机构设计，与空压吹气方式，防止切削水进入主轴
●依据使用者需求，可使用APC工作台机构，三轴动柱式移动设计，利于各种切削范围及移动行程，达到 最佳化效果以符合各种加工物需求



項目

規格

單位

QVM-610AII



工作台

工作台尺寸(LxW)

mm

700x460


工作台最大負重

kg

400 x2




工作台面高度

mm

950




工作台螺孔規格

mm

M16x72+PIN



主軸

主軸轉速

rpm

8000(選配 10000)


主軸鼻端



7/24 Taper No.40

行程

主軸鼻端至工作台距離

mm

180-690


X/Y/Z 軸行程

mm

610/410/510

進給

X/Y/Z 軸快速進給

m/min

36/36/30




切削進給

mm/min

1~10000

自動換刀

刀具規格



BT-40

裝置

刀具數量

pc

24

(ATC)

刀具最大徑

mm

Ø89


刀具最大徑(無鄰刀)

mm

Ø125


刀具最大長度

mm

250


刀具最大重量

kg

7

馬達

主軸馬達馬力

kW

7.5/5.5(選配9.0/7.5)


X/Y/Z軸伺服馬達馬力

kW

3.0/3.0/4.0


切削水馬達

kW

0.37/0.55

機械外觀

長x寬x高

mm

4610x2440x2880


重量

kg

7500
