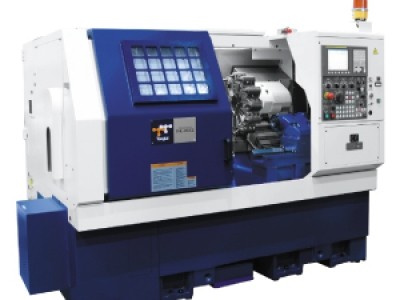

机台结构
高刚性床台结构设计
►高级铸铁一体成型铸造,并经多次计算机结构分析,刚性强大且吸震性良
好,床台不易变形,确保高精度加工能力
►机台输送机可选择切屑后排或侧排方式,不论生产线排设或一般加工
生产,可弹性调整占地空间,达到最佳空间运用
►强力伺服进给机构,透过刚性联轴器直接连结螺杆,提供机台高速进给
及精密定位能力
►滚珠螺杆采机构预拉,改善加工温升变位,抑制热伸长量,确保顶级机
台性能及加工精度
主轴能力
高刚性与高精度 一体式主轴箱
►Ø85 mm 主轴
主轴转速 4800 rpm
选配 3 500 rpm
►Ø100 mm 主轴
主轴转速 3000 rpm
选配 4500 rpm
►Ø120 mm 主轴
主轴转速 2500 rpm
选配 3500 rpm
►Ø130 mm 主轴
主轴转速 2500 rpm
选配 3500 rpm
►皮带式主轴传动机构,可避免马达热能传导,并且精确地调教动态平衡,减少震动
转塔装置
油压转塔
刀具容量 12 (选配 8) 刀位
换刀时间
► 邻刀交换 0.45 秒(含夹紧时间)
► 对刀交换 1.80 秒
动力转塔 (选配)
刀具容量 12 (VDI) 刀位
换刀时间
► 邻刀交换 0.30 秒
► 对刀交换 0.70 秒
|
项目 |
|
规格 |
单位 |
TNL-85AII |
TNL-100AII |
TNL-100ALII |
TNL-120ALII |
TNL-130AII |
|||
|
加工能力 |
最大旋径 |
mm |
Ø600 |
Ø600 |
|||||
|
滑台上最大旋径 |
mm |
Ø320 |
|||||||
|
最大切削径 |
mm |
Ø264 |
Ø300 (选配 动力转塔 Ø285) |
||||||
|
最大切削长度 |
mm |
400 |
600 |
||||||
|
主轴 |
主轴转速 |
rpm |
4800 |
3000 |
2500 |
||||
|
rpm |
(选配 3500) |
(选配 4500) |
(选配 3500) |
||||||
|
夹头外径 |
inch |
8” |
8” (选配10”) |
10” (选配 12”) |
|||||
|
棒材送料能力 |
mm |
Ø44 |
Ø51 |
Ø64 |
Ø74 |
||||
|
转塔 |
刀具容量 |
pc |
12 (选配 8) |
||||||
|
外径刀柄 |
mm |
25x25 |
|||||||
|
内径刀柄 |
mm |
Ø32 |
|||||||
|
动力转塔 |
刀具容量 |
pc |
12 (VDI-30) |
12 (VDI-40) |
|||||
|
(选配) |
外径刀柄 |
mm |
25x25 |
||||||
|
内径刀柄 |
mm |
Ø32 |
Ø40 |
||||||
|
最高转速 |
rpm |
6000 |
|||||||
|
行程 |
X/Z 轴行程 |
mm |
150/400 |
170/600 |
|||||
|
进给 |
X/Z 轴快速进给 |
m/min |
20/24 |
24/30 |
|||||
|
切削进给 |
mm/rev |
0.001~500 |
|||||||
