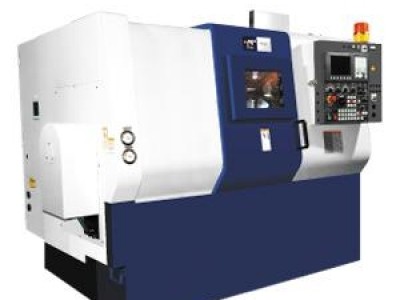

机台结构
高精密强力切削机种
►垂直X 轴滑台鞍座设计,结构刚性强,适合用于重切削
►H 系列机种,硬轨式滑轨,切屑能力再提升
►一体式底床
床身铸造一体成型,刚性优异
►快速进给
T 系列 (线轨)
快速进给达 20/24 米 H 系列 (硬轨)
快速进给达 20/24 米
切屑移除特性
►90度X 轴滑台鞍座设计,结构刚性强,适合用于重切削
►特殊鞍座设计,搭配大孔径排屑机构,切屑移除效果良好
►矩形结构,热变位控制最佳,精度变化更易掌握
友善操作环境
►工件装卸高度 1000 mm,主轴中心距离操作者仅 327 mm, 装卸容易
,符合人性化考量
►垂直式转塔架构,刀具调整容易
►刀具加工点位于加工物正上方,易于监控加工状况
主轴能力
高精密主轴
►TNL-100T(L) : Ø100 mm
主轴转速 3000 rpm
选配 4500 rpm
►TNL-120T(L) : Ø120 mm
主轴转速 2500 rpm
选配 3500 rpm
►TNL-130T(L) : Ø130 mm
主轴转速 2500 rpm
选配 3500 rpm
►皮带式主轴传动机构,可避免马达热能传导,并且精确地调教动态平衡,减少震动
转塔装置
油压转塔
刀具容量 12 (选配 8) 刀位
换刀时间
邻刀交换 0.45 秒(含夹紧时间)
对刀交换 1.80 秒
动力转塔 (选配)
刀具容量 12 (VDI-40) 刀位
换刀时间
邻刀交换 0.30 秒
对刀交换 0.70 秒
|
项目 |
规格 |
单位 |
TNL-100T(L) |
TNL-120T(L) |
TNL-130T(L) |
|
加工能力 |
最大旋径 |
mm |
Ø400 |
||
|
滑台上最大旋径 |
mm |
Ø310 |
|||
|
最大切削径 |
mm |
Ø320 (选配 动力转塔 Ø285) |
|||
|
最大切削长度 |
mm |
400(600) |
|||
|
主轴 |
主轴转速 |
rpm |
3000 |
2500 |
|
|
rpm |
(选配 4500) |
(选配 3500) |
|||
|
夹头外径 |
inch |
8” (选配 10”) |
10” (选配 12”) |
||
|
棒材送料能力 |
mm |
Ø51 |
Ø64 |
Ø74 |
|
|
转塔 |
刀具容量 |
pc |
12 (选配 8) |
||
|
外径刀柄 |
mm |
25x25 |
|||
|
内径刀柄 |
mm |
Ø40 |
|||
|
动力转塔 |
刀具容量 |
pc |
12 (VDI-40) |
||
|
(选配) |
外径刀柄 |
mm |
25x25 |
||
|
内径刀柄 |
mm |
Ø40 |
|||
|
最高转速 |
rpm |
6000 |
|||
|
行程 |
X/Z 轴行程 |
mm |
200/400 (600) |
||
|
进给 |
X/Z 轴快速进给 |
m/min |
20/24 (选配硬轨 20/24) |
||
|
切削进给 |
mm/rev |
0.001~500 |
|||
* 可选配 H系列 (硬轨)
