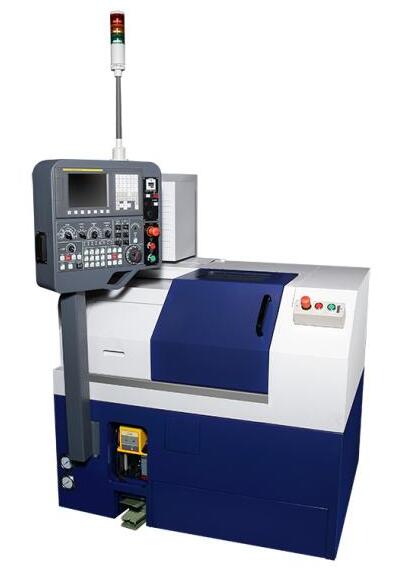

●栉式车床 ●极小占地面积 ●适合量产加工 ●可搭配自动化方案来缩减闲置时间 ●栉式多种刀座配置选择


項目 規格 單位 Q5
加工能力 最大旋徑 mm ?230
  最大切削徑 mm
?50
  最大切削長度 mm 40
主軸 主軸轉速 rpm 6,000(選配8,000)
  夾頭外徑 inch 5” (選配4”空壓夾頭)
  棒材送料能力 mm ?26
  主軸鼻端   A2-4
  主軸孔徑 mm ?35
  主軸前端軸承內徑 mm ?70
刀塔 刀具容量 pc 4~6櫛式(依工件而定)
  外徑刀柄 mm 16x16
  內徑刀柄 mm ?20
行程 X/Z 軸行程 mm 220/220
進給 X/Z 軸快速進給 m/min 30/30
  切削進給 mm/rev 0.001~5,000
機械手臂(選配)
 X/Y/C軸快速進給 m/min 90/90
  伺服馬達 kw 0.4/0.4/0.2
  夾持能力 kg 0.6x2
  換料時間 sec 機內5/機外15
油壓單元 油壓槽容量 L 12
  油壓馬達 kw 0.75
切削水單元 切削水槽容量 L 90
  切削水馬達 kw 0.37
馬達 主軸馬達 kw 5.5/3.7
  X/Z伺服馬達 kw 0.75/0.75
機械外觀 長x寬x高 mm 1,520x2,090x1,610
  重量 kg 2,500
