●高刚性床台结构设计

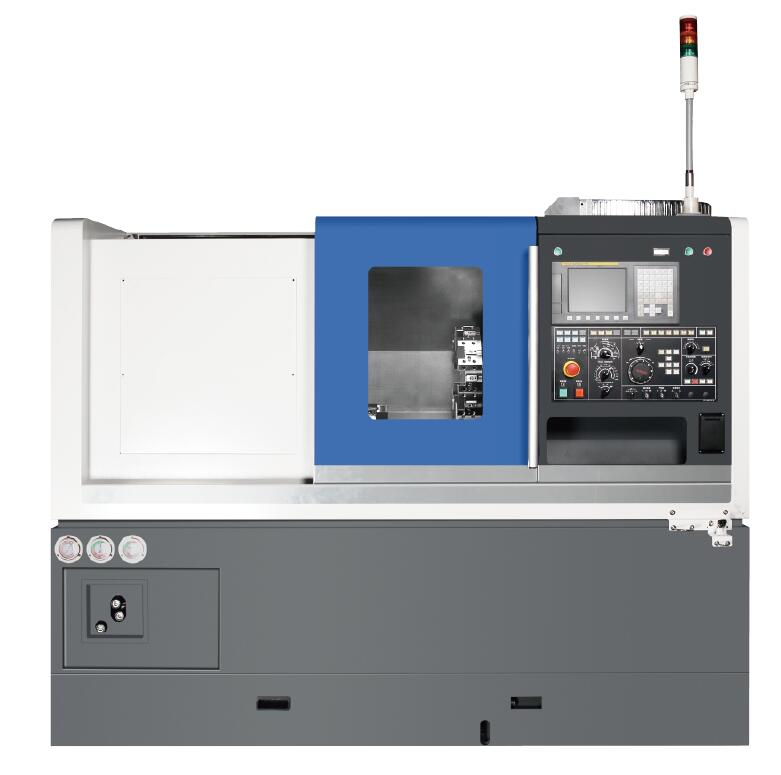

●高效率切削能力 TCS系列，透过有限元素分析(FEA)做辅助设计，进行结构强化，加强结构刚性；且搭载伺服转塔，减少非加工时间；其他如切屑排除与人因工程等也均有所增进，提供您更高刚性高效率与高性价比之CNC车床。




規格

單位

TCS-1500

TCS-1500M

加工能力

最大旋徑

mm

Ø520


滑台上最大旋徑

mm

Ø320


最大切削徑

mm

Ø320(12V)
Ø330(8V)

Ø280


最大切削長度

mm

400

300

主軸

主軸鼻端



A2-5


主軸轉速

rpm

4,800(Opt.3,500)


夾頭外徑

inch

6"


主軸孔徑

mm

Ø56


棒材送料能力

mm

Ø44

轉塔

刀具容量

pc

12 (Opt.8)

-


外徑刀柄

mm

25x25

-


內徑刀柄

mm

Ø32/Ø40

-

動力轉塔

刀具容量

pc

-

12(VDI-40)


馬達馬力

kW

-

5.5/3.7


外徑刀柄

mm

-

25x25


內徑刀柄

mm

-

Ø40


最高轉速

rpm



6,000

行程

X/Z 軸行程

mm

170/400

200/400

進給

X/Z 軸快速進給

m/min

30/30


切削進給

mm/rev

0.001-5,000

尾座

尾座/心軸行程

mm

275/100


中心頂針推拔



MT#4


驅動方式



手動

馬達

主軸馬達

kW

9/7.5


X/Z 軸伺服馬達

kW

1.8/1.8

油壓單元

油壓槽容量

L

30


油壓馬達

kW

1.5

切削水單元

切削水槽容量

L

95


切削水馬達

kW

0.55x1

機械外觀

長x寬x高

mm

3,231x1,820x2,380


重量

kg

3,250

3,350




















機台規格II







規格

單位

TCS-2000(L)

TCS-2000M(LM)

加工能力

最大旋徑

mm

Ø520


滑台上最大旋徑

mm

Ø320


最大切削徑

mm

Ø320(12V)
Ø330(8V)

Ø280


最大切削長度

mm

400(600)

300(500)

主軸

主軸鼻端



A2-6


主軸轉速

rpm

4,500(Opt.3,000)


夾頭外徑

inch

8"


主軸孔徑

mm

Ø62


棒材送料能力

mm

Ø51

轉塔

刀具容量

pc

12 (Opt.8)

-


外徑刀柄

mm

25x25

-


內徑刀柄

mm

Ø32/Ø40

-

動力轉塔

刀具容量

pc

-

12(VDI-40)


馬達馬力

kW

-

5.5/3.7


外徑刀柄

mm

-

25x25


內徑刀柄

mm

-

Ø40


最高轉速

rpm



6,000

行程

X/Z 軸行程

mm

170/400(170/600)

200/400(200/600)

進給

X/Z 軸快速進給

m/min

30/30


切削進給

mm/rev

0.001-5,000

尾座

尾座/心軸行程

mm

275/100(500/100)


中心頂針推拔



MT#4


驅動方式



手動

馬達

主軸馬達

kW

15/11


X/Z 軸伺服馬達

kW

1.8/1.8

油壓單元

油壓槽容量

L

30


油壓馬達

kW

1.5

切削水單元

切削水槽容量

L

95


切削水馬達

kW

0.55x1

機械外觀

長x寬x高

mm

3,231x1,820x2,380(3,431x1,820x2,380)


重量

kg

3,300(3,900)

3,400(4,000)

















機台規格III







規格

單位

TCS-2500(L)

TCS-2500M(LM)

加工能力

最大旋徑

mm

Ø520


滑台上最大旋徑

mm

Ø320


最大切削徑

mm

Ø320(12V)
Ø330(8V)

Ø280


最大切削長度

mm

400(600)

300(500)

主軸

主軸鼻端



A2-8


主軸轉速

rpm

2,500(Opt.3,500)


夾頭外徑

inch

10"


主軸孔徑

mm

Ø76(Ø86)


棒材送料能力

mm

Ø64(Ø74)

轉塔

刀具容量

pc

12 (Opt.8)

-


外徑刀柄

mm

25x25

-


內徑刀柄

mm

Ø32/Ø40

-

動力轉塔

刀具容量

pc

-

12(VDI-40)


馬達馬力

kW

-

5.5/3.7


外徑刀柄

mm

-

25x25


內徑刀柄

mm

-

Ø40


最高轉速

rpm



6,000

行程

X/Z 軸行程

mm

170/400(170/600)

200/400(200/600)

進給

X/Z 軸快速進給

m/min

30/30


切削進給

mm/rev

0.001-5,000

尾座

尾座/心軸行程

mm

275/100(500/100)


中心頂針推拔



MT#5


驅動方式



手動

馬達

主軸馬達

kW

15/11


X/Z 軸伺服馬達

kW

1.8/1.8

油壓單元

油壓槽容量

L

30


油壓馬達

kW

1.5

切削水單元

切削水槽容量

L

95


切削水馬達

kW

0.55x1

機械外觀

長x寬x高

mm

3,231x1,820x2,380(3,431x1,820x2,380)


重量

kg

3,500(4,100)

3,600(4,200)
