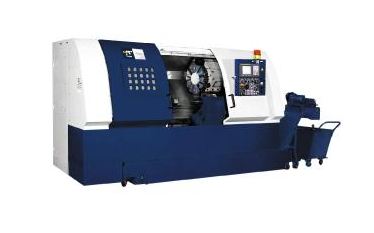

●最佳化结构设计，採用高级铸铁铸造一体式床身，全机硬轨经精密加工，高週波与精密研磨层层控管，不仅具高动态刚性，稳定坚固结构，更可发挥机台最佳性能
●标準?130mm主轴头设计，搭配18.5 kw强力主轴 马达及两段式齿轮减速机构，最高可达到634Nm的主轴扭矩，并可选配?160mm强力主轴头 (马达可选配使用26kw)，扩大应用范围
| 項目 | 規格 | 單位 | TNL-130AL(1.6M/2M) | TNL-160A(1.6M/2M) |
| 加工能力 | 最大旋徑 | mm | ?620 | |
| 滑台上最大旋徑 | mm | ?410 | ||
| 最大切削徑 | mm | ?410 | ?530 | |
| 最大切削長度 | mm | 975 (1,575/1,975) | ||
| 主軸 | 主軸轉速 | rpm | 3,500 | 2,500 |
| rpm | (選配 2,500機箱式) | - | ||
| 夾頭外徑 | inch | 10” (選配12”) | 12” (選配15”) | |
| 棒材送料能力 | mm | ?75 | ?90 | |
| 轉塔 | 刀具容量 | pc | 12 | |
| 外徑刀柄 | mm | 25x25 | ||
| 內徑刀柄 | mm | ?40 | ||
| 動力轉塔 | 刀具容量 | pc | 12 (BMT-65) | |
| (選配) | 外徑刀柄 | mm | 25x25 | |
| 內徑刀柄 | mm | ?40 | ||
| 最高轉速 | rpm | 4,500 | ||
| 行程 | X/Z 軸行程 | mm | 245/1,000 (1,600/2,000) | 275/1,000 (1,600/2,000) |
| X/Z軸快速進給 | mm/min | 18/20 | ||
| 切削進給 | mm/rev | 0.001~5,000 | ||
| 馬達 | 主軸馬達附齒輪箱 | kW | 18.5/15 | - |
| 主軸馬達 | kW | - | 26/22 | |
| X/Z軸伺服馬達 | kW | 3.0/4.0 | ||
| 機械外觀 | 面寬x縱深x高 | mm | 3,430(4,290/4,790)x1,990X2,030 | |
| 重量 | kg | 6,500(7,000/7,500) |
7,200(7,700/8,200) |
|
